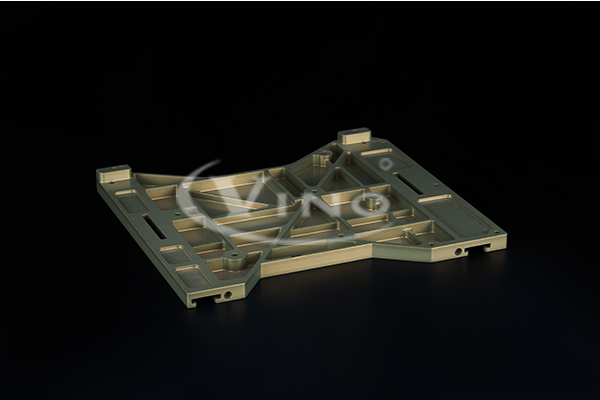

在高端制造領域，“微米” 是衡量精度的核心單位 ——1 微米僅為頭發絲直徑的 1/60，而精密機械加工對 “微米級精度” 的追求，正是航空航天、醫療設備、半導體等產業突破的關鍵。當工件公差要求控制在 5 微米以內時，加工過程中的任何微小變量都可能導致產品失效。本文將從技術原理與誤差控制兩大維度，拆解 “微米級精度” 如何從理論落地為實際生產力。
一、微米級精度的核心技術原理：三大關鍵環節構建精度基石
精密機械加工的 “微米級精度” 并非單一技術的成果，而是加工設備、刀具系統、測量技術三者協同作用的結果，每個環節的性能都直接決定最終精度上限。
1. 加工設備：精度的 “硬件底座”
設備是實現微米級精度的基礎，其核心部件的精度直接決定加工基準。以數控加工中心（CNC）為例，關鍵性能指標需滿足三大要求：
主軸回轉精度：主軸作為帶動刀具旋轉的核心部件，其徑向跳動和端面跳動需控制在 2 微米以內。高端設備通過采用 “陶瓷軸承 + 液靜壓支撐” 結構，減少主軸高速旋轉時的振動，避免因偏心導致的加工偏差；
導軌運動精度：導軌是工作臺移動的軌道，其直線度誤差需≤3 微米 / 1000mm。目前主流的 “線性導軌 + 滾珠絲杠” 組合，通過預緊工藝消除間隙，并搭配光柵尺進行位置反饋，確保工作臺移動時的位置偏差不超過 1 微米；
數控系統精度：系統的 “插補算法” 決定了刀具軌跡的平滑度。高端數控系統（如發那科 30i、西門子 840D）通過 “納米級插補” 技術，將刀具移動指令分解為納米級的微小步距，避免因軌跡折線導致的表面精度缺陷。
2. 刀具系統：精度的 “執行終端”
刀具是直接與工件接觸的部件，其材質、幾何參數與裝夾方式，直接影響切削精度與表面質量：
刀具材質選擇：針對不同工件材質需匹配專用刀具 —— 加工鋁合金時選用金剛石刀具（PCD），利用其超高硬度（HV10000 以上）減少刃口磨損，保證微米級的切削精度；加工高強度鋼時則采用超細晶粒硬質合金刀具，通過提高紅硬性避免高溫下的刃口變形；
刀具幾何參數優化：刃口半徑需控制在 5-10 微米，過小易導致刃口崩損，過大則會增加切削抗力，引發工件變形。同時，刀具前角、后角需根據工件材質調整（如加工鈦合金時采用 10°-15° 前角），減少切削熱產生；
刀具裝夾精度：刀具與主軸的連接采用 “HSK 刀柄” 或 “熱縮刀柄”，通過過盈配合將徑向跳動控制在 3 微米以內，避免因裝夾間隙導致的切削振動。
3. 測量技術：精度的 “驗證標尺”
微米級精度需依賴 “實時測量 + 閉環反饋”，確保加工誤差可監測、可修正：
離線測量設備：三坐標測量機（CMM）通過接觸式探針，可實現 ±1 微米的測量精度，用于加工后工件的全尺寸檢測；激光干涉儀則能測量機床導軌的定位誤差，精度達 0.1 微米 / 米，為設備校準提供數據支撐；
在線測量系統：在加工過程中，通過主軸搭載的 “測頭” 實時測量工件尺寸，數據直接反饋至數控系統。例如加工精密齒輪時，測頭可在切削間隙測量齒距誤差，系統自動調整刀具補償值，將齒距公差控制在 5 微米以內；
視覺測量技術：對于微小零件（如半導體引腳），采用高分辨率工業相機（像素精度達 0.5 微米），通過圖像分析實現非接觸式測量，避免接觸測量對工件的損傷。
二、微米級精度的誤差控制方法論：從源頭到環境的全流程管控
即使設備與刀具滿足精度要求，加工過程中的溫度、振動、切削力等變量仍可能導致誤差。要實現穩定的微米級精度，需建立 “源頭控制 - 過程補償 - 環境管控” 的三維誤差控制體系。
1. 源頭控制：從設計與選型規避誤差風險
誤差控制的核心是 “提前規避”，而非事后修正，需在加工前做好兩大準備：
工藝路線優化：針對高精度工件，采用 “粗加工 - 半精加工 - 精加工” 分步流程，避免一次性切削導致的工件應力集中。例如加工精密軸承套圈時，粗加工后需進行時效處理（消除內應力），半精加工后預留 0.1mm 的精加工余量，最終通過精磨實現 3 微米的內徑公差；
設備與刀具選型匹配：根據工件精度要求選擇對應等級的設備 —— 若公差要求≤5 微米，需選用 “精密級” 加工中心（定位精度≤3 微米），而非普通級設備（定位精度≥10 微米）；刀具則需選擇 “超精密級”（刃口跳動≤2 微米），避免因工具精度不足導致的加工偏差。
2. 過程補償：實時修正動態誤差
加工過程中的動態變量（如溫度、切削力）是誤差的主要來源，需通過 “實時補償” 技術抵消影響：
熱誤差補償：溫度每變化 1℃，鋼材會產生 11.5 微米 / 米的熱變形。高端加工中心通過內置 “溫度傳感器”，實時監測主軸、導軌、環境的溫度變化，系統根據預設的熱變形模型（如多元線性回歸模型）自動調整坐標軸位置，補償量可達 10 微米以上；
力誤差補償：切削力會導致刀具與工件的彈性變形，例如加工薄壁件時，切削力可能使工件產生 5-10 微米的變形。通過在數控系統中集成 “力傳感器”，實時監測切削力大小，動態調整進給速度與切削深度，減少變形誤差；
刀具磨損補償：刀具在加工過程中會逐漸磨損，導致工件尺寸偏差。系統可通過 “刀具壽命管理” 功能，根據加工時間或切削長度自動計算磨損量，每加工一定數量工件后自動補償?shù)毒甙霃剑ㄍǔＱa(bǔ)償 1-2 微米），確保批量加工的精度一致性。
3. 環境管控：消除外部干擾因素
微米級精度對環境極為敏感，需建立嚴格的環境控制標準：
恒溫恒濕控制：加工車間需保持 20±0.5℃的恒溫（溫度波動≤0.2℃/ 小時）、40%-60% 的恒濕。溫度波動 1℃會導致機床床身產生微米級變形，而濕度超標則可能導致工件生銹或刀具腐蝕；
振動控制：車間地面需采用 “防振地基”（如鋼筋混凝土 + 減震墊），將外部振動（如車間其他設備運行、車輛通行）控制在 5 微米以內。同時，加工設備需遠離振動源（如沖床、空壓機），避免振動導致的切削顫振；
潔凈度控制：空氣中的粉塵（粒徑≥1 微米）可能附著在工件或刀具表面，導致加工誤差。精密加工車間需達到 ISO 8 級潔凈標準（每立方米空氣中≥0.5 微米的顆粒數≤352 萬個），并通過風淋室、潔凈工作臺減少粉塵干擾。
三、行業實踐案例：航空發動機葉片的微米級加工
以航空發動機渦輪葉片為例，其葉片型面公差需控制在 3 微米以內，表面粗糙度 Ra≤0.8μm，加工過程需融合多維度精度控制：
設備選型：采用五軸精密加工中心（定位精度 ±2 微米），搭配陶瓷軸承主軸（回轉精度≤1 微米）；
刀具選擇：使用金剛石涂層硬質合金刀具（刃口半徑 8 微米），通過熱縮刀柄裝夾（徑向跳動≤2 微米）；
過程補償：加工中通過測頭實時測量葉片型面，每切削 3 個工件后補償?shù)毒吣p量（1.5 微米），同時通過溫度傳感器補償主軸熱變形（補償量 3-5 微米）；
環境控制：車間保持 20±0.3℃恒溫，振動控制在 3 微米以內，最終實現葉片型面公差穩定在 2.5 微米左右。
結語：微米級精度的本質是 “協同與管控”
精密機械加工的 “微米級精度”，并非單一技術的突破，而是設備精度、刀具性能、測量技術的協同，以及源頭設計、過程補償、環境管控的全流程管控。隨著高端制造對精度要求向 “亞微米級”（0.1-1 微米）邁進，未來還將融合 AI 算法（如基于機器學習的誤差預測）、數字孿生（虛擬仿真優化加工參數）等技術，進一步突破精度邊界。對于制造企業而言，掌握微米級精度的核心邏輯，不僅是提升產品質量的關鍵，更是切入高端制造領域的核心競爭力。
